澳門大學鋼桁架橋模型(考慮列車-橋梁耦合效應的結構健康監測實驗模型)
一、三跨連續鋼構中承式拱橋模型要求
鋼桁架拱橋屬于大跨度結構,即使模型比例選取的比較小,模型整體尺寸也會(huì )很大。根據試驗場地大小,相關構件按相似關系預算的尺寸大小,最終選取縮尺寸比例為1:75。同時,制作材料要求加工精度高、性能穩定、拆裝方便,所以可選用不銹鋼或鋁合金。但考慮鋁合金模型需要較長時間制造、造價較高、模型過重以及額外配重設計,而不銹鋼模型質輕、拆裝方便及材料穩定等各方面性能可以更好地滿足實驗條件和目的要求,因此最終選用不銹鋼作為模型制作主要材料。
原橋材料主要為鋼材(主邊跨拱肋)、鋼筋混凝土(三角鋼架、橋面板)和高強預應力鋼束(吊桿和系桿)。
二、模型顏色
橋拱、橋梁金屬鋼青色; 橋面淺灰色;橋墩深灰色; 鋼索銀灰色。

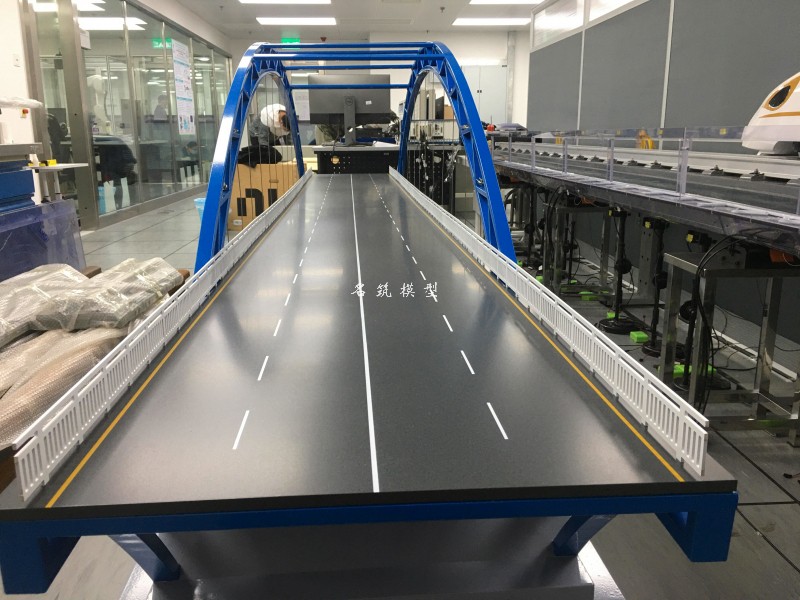

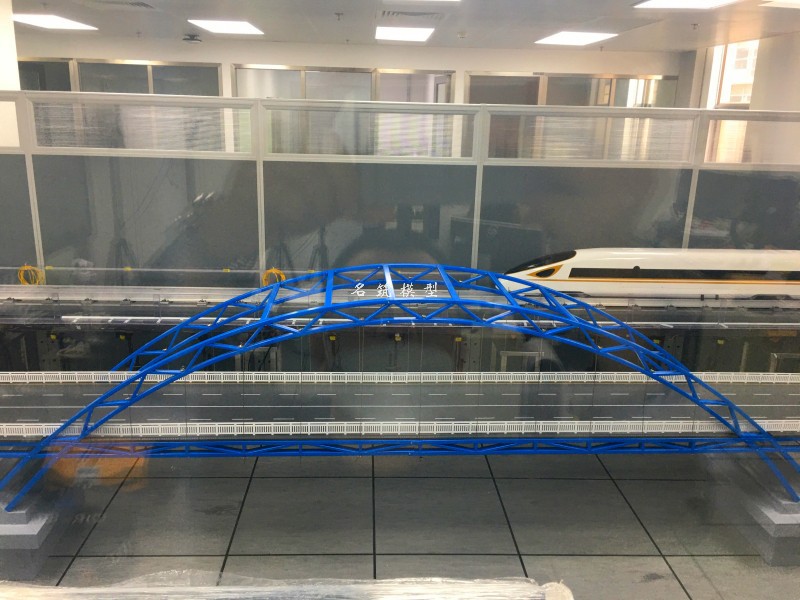

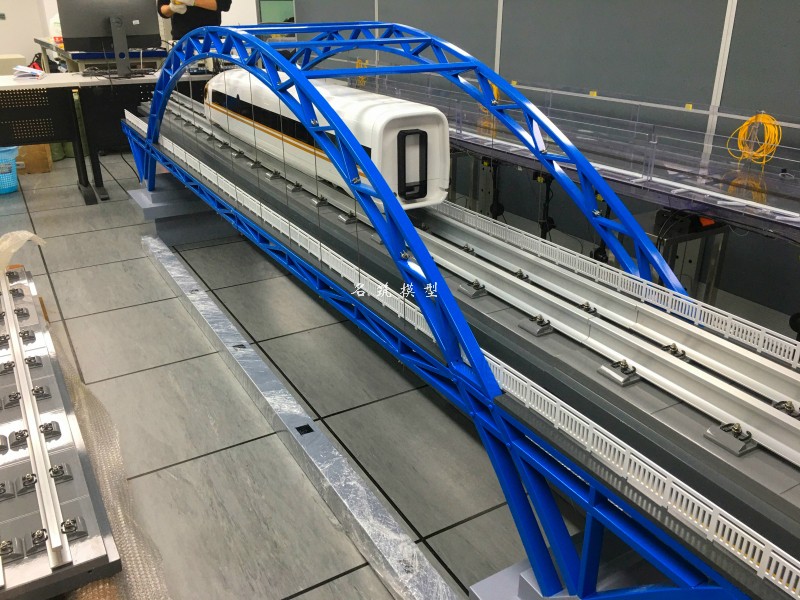

三、鋼桁架橋實驗模型最終照片
